untuk kali ini saya akan share singkat pembuatan jam sholat digital menggunakan led p10...led p10 adalah led matriks yg sudah terangkai komponen komponen...intinya tinggal tancap dan pakai...simple dan murah drpda bkin sendiri
rangkaian ini otak nya menggunakan arduino...terserah agan" mau pakai arduino tipe apa....nano bole,uno boleh....tapi saya pakai arduino uno...karena lebih enak ada jack buat power supply
ini bukan hasil penemuan ane...saya hanya me review atau membagikan cara membuat nya dengan cara saya...ane sudah mencoba nya dan berhasil...alhamdulilah
pembuat nya adalah pak rokhmad...jadi file program dan lain lain saya download di web pak rohmad www.rokhmad.com
terima kasih buat pak rokhmad telah berbagi...
hehe
rangkaian ini sudah dilengkapi rtc
meskpun lampu mati data jam tetap berjalan dan gak akan berubah selama berbulan bulan
kecuali baterai rtc habis
ok lanjut bahan yg di perlukan
1.arduino uno beserta kabel data nya-- harga 80 rb an
2.led p10 2 buah--- harga satu nya 100 rb an
3.modul rtc --harga 15 rb an
4.charger hp--pasti sudah punya
5.laptop
ok sekarang tinggal hubungkan kabel arduino ke p10 dan rtc nya
led p10 arduino
pin 1 > pin digital 9
pin 2 > pin digital 6
pin 3 > GND
pin 4 > pin digital 7
pin 8 > pin digital 13
pin 10 > pin digital 8
pin 12 > pin digital 11
untuk modul rtc pin SCL dihubungkan ke A5.........pin SDA di hubungkan ke A4....VCC di hubungkan ke 5V........GND dihubungkan ke GND
SETELAH SELESAI SEKARANG TINGGAL MASUKAN PROGRAM NYA
untuk memasukan program kita menggunakan program arduino versi 1.6.5
download di google banyak ...hehe
untuk program program nya silahkan download di bawah ini
jam_pasuruan
rtc1
rtc2
itu untuk wilayah pasuruan jawa timur
untuk wilayah lain ubah settingan GMT nya di program
1.arduino prayer time
https://github.com/asmaklad/Arduino-Prayer-Times
2.dmd2
https://github.com/freetronics/DMD2
3.dmd
https://github.com/freetronics/DMD
4.rtclib
https://github.com/adafruit/RTClib
5.sodaq
https://github.com/SodaqMoja/Sodaq_DS3231
6.spi
https://github.com/PaulStoffregen/SPI
7.timer one
https://github.com/PaulStoffregen/TimerOne
silahkan download di url tersebut...cara menambahkan library ke program arduino silahkan tekan disini
pertama tama masukkan program rtc 1 untuk mengatur jam nya sesuai jam dan tanggal sesuai di laptop
setelah sukses sekarang masukkan program rtc 2 untuk nge save data
jika sudah masukan program yg terakhir yaitu jam pasuruan...
untuk hari pastikan yang paling kiri adalah hari dimana anda upload...semisal hari ini minggu maka paling kiri ketik minggu ber urutan
upload semua dan pastikan done uploading
berikut gambar gambar dr jam pak rokhmad yg saya jg ikut buat..hehe
ok gan sekian pengalaman ane yg saya share
mohon maaf jika ada kekurangan..thanks for visit
BIG THANKS FOR
1.terima kasih buat pak guru rokhmad yg telah share rangkaian dan coding
www.rokhmad.com
2.terima kasih buat lybrary
www.github.com
3.thanks for grup facebook kumpulan skema,gambar,rangkaian eletronika
Punya saya kok kalo lampu mati gak lanjut bang ya? Sama hari sabtu gak mau ganti gan. Kodenya juga dari pak rohmat
BalasHapuschar weekDay[][7] = {"SENIN" , "SELASA", "RABU", "KAMIS", "JUM'AT", "SABTU", "MINGGU", "SENIN" }; // array hari, dihitung mulai dari senin, hari senin angka nya =0,
Hapusjika sabtu tidak muncul tulis senin 2 kali...tapi misal hari upload rabu yah rabu nya dua kali di awal dan akhir...maaf slow respon...
info dari pak rokhmad
Mungkin modul RTC gan bermasalah
BalasHapusuntuk edit jadwal tiap waktu sholat, apa yang harus diubah mas?? karena sy sudah memasukkan posisi gps(lintang dan bujur sesuai kota),
BalasHapusnamun masih ada selisih jadwal dari yang dirilis kementrian agama sekitar 5 menit....
trims sebelumnya

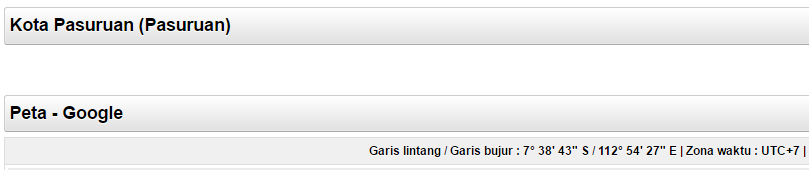

dari gogle maps bisa kita ambil tapi
Hapus1. harus diconvert ke DMS
2. kalau posisi di lintang selatan (daerah Jawa) nilainya minus.
Pak saya sudah coba, kenapa flicker ya?
BalasHapusmaksudnya flikker gmana ya mas...maaf telat balas
HapusItu settingnya masih pakai tombol apa remote om
BalasHapusPanel p10 nya beli dimana gan?
BalasHapusAda No WA-nya Mas?
BalasHapusMas mohon infonya gmt bujur lintang udah di masukan tapi beda 5 menit mohon info nya mas?
BalasHapusMaaf pak, mau tanya.. Saat include prayertime.h compile selalu gagal, String.h no source, saya coba cari String.h dan memasukan ke library, saat compile eror lagi iostream, saya masukan iostream ke library eror lagi bits/c++config.h, saya cari gak ada bits/c++config.h, cuma ada c++config.h, di sini saya gak bisa. Mohon solusi, saya compile di arduinodroid.
BalasHapusIkut belajar mas.. Selama ini saya msh belajar jualan juga di www.timersholat.com
BalasHapusMohon maaf,mau tanya,misalkan pakek panel p10 6 buah gimana cara settingnya ya,mohon pencerahan karena pemula
